**園區 能源管理平臺解決方案

1 解決方案概述

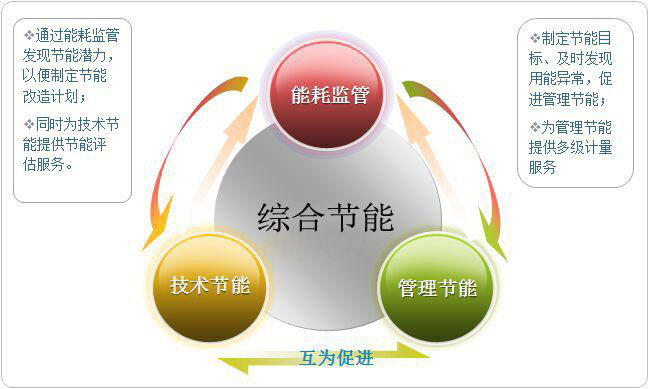

從園區能源管理整體高度進行考慮，為園區能源管理提出“能耗監管、技術節能、管理節能”三位一體的智能園區節能體系：

? 能耗監管是整個節能體系的先導與依據，通過能耗監管，一方面可以發現園區節能潛力所在，為技術節能、管理節能提供依據；另一方面可以為節能技術、節能管理的效果進行評估。主要包括電能計量系統、給水管網監測系統等兩大子系統，以及智能能耗分析系統、互動信息平臺、能源審計系統三大高級應用系統。

? 技術節能(或稱效率節能)，就是通過技術改造對有節能潛力的環節進行技術創新，應用最新環保技術、充分利用可再生資源，降低單位能耗、減少碳排放。由于歷史原因，園區內建筑用途包括各類商戶、貨運公司等，用途復雜，我們針對不同建筑用途及使用特點分類采取節能措施。

? 管理節能是指利用管理學知識，輔以技術、經濟等手段進行科學的計劃、組織、協調和監督等手段，使有限的能源得到經濟、合理、有效的使用，以實現高校經濟效益、環境效益和社會效益的全提高。節能歸根結底還是以人為主體，只有發揮了主體能動性，才能將節能落到實處。

“三位一體”節約型園區建設

全時動態能源管理平臺采用分層分布式體系結構，利用現代測量控制技術和數據處理與通訊技術，通過國際標準的通訊串口和無線通訊網，在經濟合理的成本下實現對用戶端包括電源進線到終端用電設備在內的全部配電用電系統、供水等能源設施的管理控制。系統可以實現能耗數據的實時分類采集，能耗狀況在線監測和趨勢分析管理，能耗成本分攤等。在保障供電安全可靠的同時，實現設施和設備整體能耗狀況管理自動化，為設施和設備的節能管理和改造提供依據，配合相應的管理節能手段，消除無效能耗，降低整體能耗，達到設施和設備節能減排的目標。還能方便地與其他系統進行數據共享，提高管理水平。

主要涵蓋如下幾個方面：

1. 完善能源信息的采集、存儲、管理和能源的有效利用

系統對能源數據進行分析、處理和加工，能源調度人員和專業能源管理 人員就能實時掌握系統狀態，經過系統的合理調整，確保系統運行在最佳狀態。

2. 實現園區分類、分樓能耗計量統計分析

園區用能情況復雜，包括總配電室、體育館、教學樓、專家樓A、專家樓B、專家樓C、專家樓D等。本系統首先對園區能源（水、電）實現分類、分樓計量。

園區管理單位通過本系統能夠清晰查看園區各樓用能情況，形成園區專用統計分析報表。

3. 減少能源系統運行成本，提高勞動生產率

能源管理系統的建設，對能源管理體制的改革將發揮重要作用。其基本  目標之一是可以實現簡化能源運行管理，減少日常管理的人力投入，節約人 力資源成本，提高勞動生產率。

2 系統架構

整體系統采用分層分布式體系結構，由中央監控室主站系統、通訊網絡、測控層硬件設備三部分組成。

2.1 能源管理系統主站

監控主站設在中央監控室內,主站系統設備包括系統服務器、操作站、報表打印機、UPS 等。

能源管理系統主站采用B/S架構設計，民航干部管理學院園區用戶可通過Internet網，使用瀏覽器即可查看能耗情況。

數據采集周期支持5min~60min可設置，根據本項目實際情況，采集周期可設置為15分鐘。

2.2 通訊網絡

考慮到龐大的設施體系管理運行便利需要，系統可按照實際情況優先采用校園網通訊網絡，實現能耗數據與主站可靠、安全通訊。

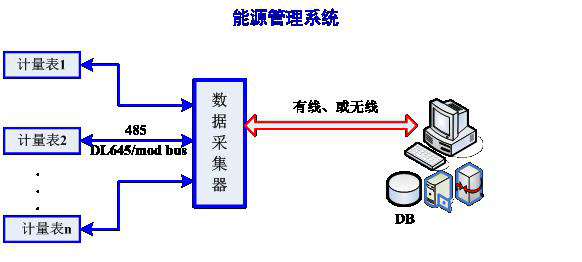

2.3 測控層硬件設備

測控設備分布于能源系統底層各負載處，主要包括電力能耗與能效采集單元、水量采集單元兩類。

智能電力能耗與能效監測采集單元采用具有緩存功能的數據采集器，數據采集器與計量表具之間通過可靠的RS485通訊線連接，保證環境多適應性和大量數據的實時采集、斷點續傳。

3 技術特點

3.1 能源管理可視化

提供圖形化的臺帳管理，方便臺帳管理人員查看設備的安裝位置以及連接關系，以便能夠快速掌握臺帳數據以及設備布局，降低工作量，提高工作效率。提供可繪制的監視工具，改善監視圖不易改變的問題，可隨著工藝變化而及時變化，降低管理成本。

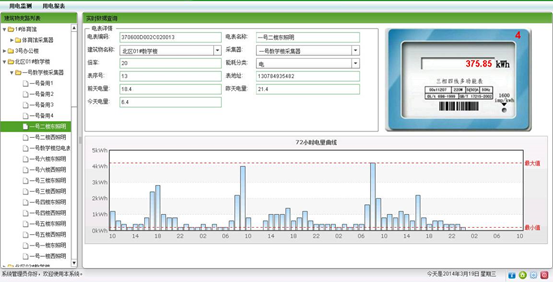

  配電系統安裝遠傳智能終端，用于精細計量，實時采集三相電流、電壓、有功功率、有功電度、無功功率、無功電度、有功功率因數、頻率、總諧波含量功能等各項參數，監測變電所、配電室、箱變等的運行狀態。通過配電系統圖可以實時監測配電系統各建筑能耗值，可以方便的實時了解各建筑物能耗及電能質量情況。點擊各建筑物，可以實時看到采集到的電壓、電流、功率等相關信息。

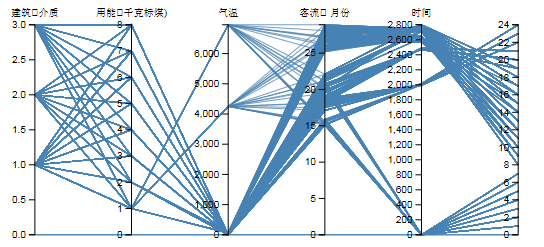

3.2 用能分析圖形化

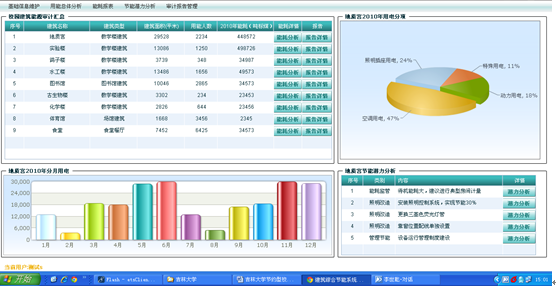

  提供多種多樣的圖形分析，以便能夠直觀的反應數據內容，無需從大量報表中數據中找出問題點，可提高管理人員決策效率。

3.3 智能數據統計分析

提供智能的數據統計分析，無需人員干預，園區能源管理部門只需按周期提供系統所需數據，其可通過人工抄表，也可通過自動化采集，即可自動進行統計分析，形成管理人員所需要的數據報表以及分析圖表，從而減少工作人員數據統計分析的工作強度，提高工作效率，降低人力成本。

3.4 管理規范化

提供統一的管理平臺，嚴格遵守工作流程，使管理更加規范化，流程化，責任、分工更加明確，提高管理效率，降低管理成本。

3.5 支持多種數據源

提供多樣化的數據采集模式，支持多種數據源，降低在實施系統時需要集成多個廠家采集設備或不同的系統數據所帶來的風險，只需要進行配置即可實現數據采集。降低建設風險以及可能需要改換采集設備所帶來的資金成本。

3.6 能源系統云服務

云服務管理能夠為企業帶來統一高效的管理，其具有以下幾個特點：

? 低成本高質量的使用先進軟件

? 項目實施成本低：服務器及基礎軟件

? 運維成本低

? 問題響應快速

? 多租戶模式

? 客戶現場采集器硬件通過無線或有線上傳至云服務

? 客戶登錄云服務只能操作自己企業的數據

3.7 軟件可擴展

系統采用模塊化設計，支持通過后續開發（通訊協議、模塊功能展示）實現其他能源數據的接入，如天然氣、蒸汽等。

本系統支持同類型表計數量的無縫擴展。不需要對軟件系統二次開發，通過簡單的檔案參數設置即可實現同類型表計的擴展。

4 應用場景

4.1 能源購進

在園區建設能源管理平臺，可讓園區領導對園區每日的能源購進與消耗狀況有直觀準確的了解，能夠根據能源運行狀況及時做出指示，提高能源運行效率。對園區能源管理人員來講，通過能源管理系統可及時調配能源，達到能源合理利用的目的。

4.2 能源消耗

 能源管理人員每月需要進行人工抄表，將抄回的數據進行人工統計分析，工作難度、強度都相當大，且頻繁發生抄回或者統計錯誤，統計分析完成之后再進行數據校驗、核對。給能源管理工作帶來極大困難，數據時效性差，不能及時反映問題所在。并且對于駐場用戶的用能如果抄錯還可能發生糾紛。

4.3 能源轉供

通過能源管理平臺能夠快速直觀的了解駐場單位的能源使用狀況，生成能源賬單，降低能源管理人員工作量，提高工作效率。建設能源管理平臺可為駐場用戶提供單獨賬號和登陸頁面，用戶可直接登陸系統查看賬單，簡化工作流程，節省工作量，降低管理成本。

4.4 能源運行

水環網因為使用年限過久可能會造成跑冒滴漏，而水網一般是在地下，不易被發現，以往是每月統計一次數據，可能要到月底統計時才會發現而去檢修，造成水的大量浪費，以及客戶計費不準確，可能產生糾紛。建設能源管理平臺則可及時掌握這些能源運行中的情況，及時發現并解決問題。通過集中監控可降低能源監控工作強度，減少監控人員配置，為企業節約人力成本。

能源運行過程中不可避免的會產生能源維修，通過建設能源管理平臺，可制定巡檢計劃，按時巡檢將巡檢過程中發生的問題及時上報，同時駐場用戶也可進行維修上報，維修管理人員則可根據嚴重性進行維修登記和安排。如果是能源用戶的維修，還可以對其進行電話回訪，及時掌握維修情況已經維修滿意度，提高客戶滿意度。
